Membuat VLAN pada Dell Networking X1000 Series

Dell Networking X1000-Series adalah keluarga switch Ethernet 1GbE dan 10GbE yang dikelola dengan cerdas yang dirancang untuk usaha kecil dan menengah yang mendambakan kontrol jaringan kelas perusahaan yang menyatu dengan kemudahan seperti konsumen. Switches Seri X1000 memiliki berbagai jumlah port, opsi PoE, dan pilihan penerapan. Pengaturan dan manajemen sangat disederhanakan dengan GUI intuitif dan desain perangkat keras.

Membuat VLAN pada Dell Networking

  1. Default Dell Networking X1000 Series

IP: 192.168.2.1

Username: admin

Password: admin

  1. Login ke url: http://192.168.17.21
vlan dell 01
  1. Kemudian klik tombol “Configure > VLAN

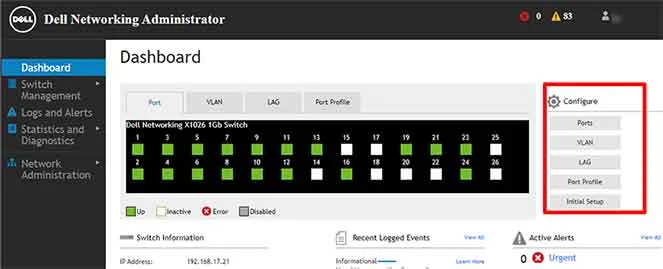

vlan dell 02
  1. Selanjutnya pilih “Configure VLAN” pada jendela yang muncul. Kemudian klik tombol “Next” untuk ke langkah selanjutnya.

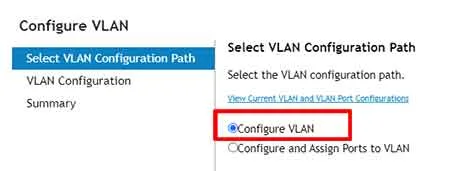

vlan dell 03
  1. Langkah selanjutnya adalah menambahkan VLAN dengan melakukan klik tombol “+Add”.

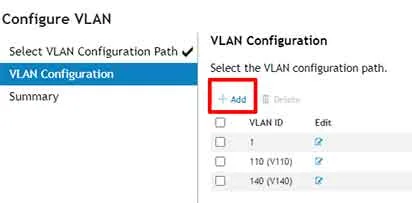

vlan dell 04
  1. Kemudian pada “VLAN ID” berikan nomor yang akan menjadi identitas VLAN dan pada “VLAN Name” berikan nama VLAN tersebut untuk memudahkan anda mengenalinya. Klik “OK” untuk menambahkan VLAN tersebut.

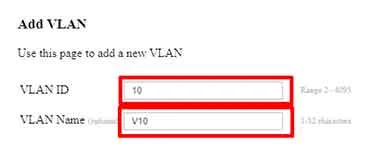

vlan dell 05
  1. Selanjutnya klik tombol “Next” dan “Apply” untuk menyimpan VLAN yang telah anda buat.
TOP TUTORIALS:  Capture Trafik Jaringan dengan Microsoft Network Monitor
vlan dell 06

Menetapkan Port ke VLAN

  1. Klik tombol “Configure > VLAN
  2. Kemudian pilih “Configure and Assign Ports to VLAN” dan klik tombol “Next”

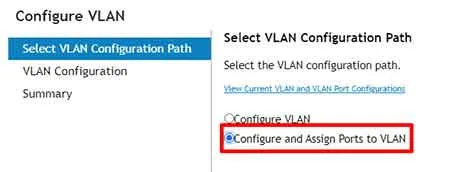

vlan dell 07
  1. Selanjutnya pilih port yang akan anda tetapkan VLAN nya dengan melakukan klik pada gambar port. Kemudian pilih “Port VLAN mode” ke “Access” dan pilih VLAN Id yang anda tetapkan. Klik tombol “Next” untuk melanjutkan

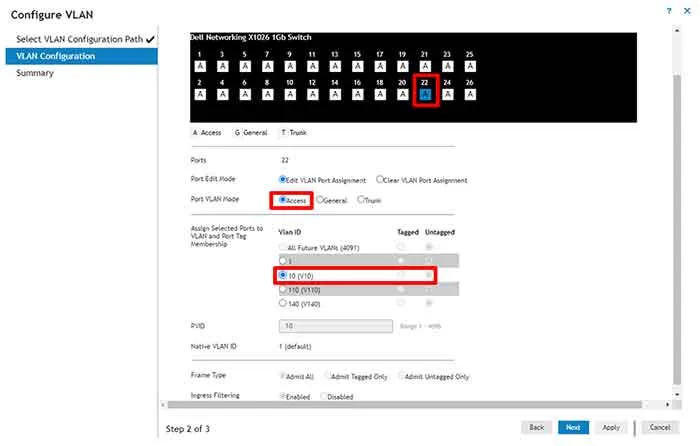

vlan dell 08
  1. Kemudian klik tombol “Next” dan “Apply” untuk menerapkkannya

Menyimpan ke konfigurasi ke Startup

Semua konfigurasi yang anda buat pada contoh di atas hanya akan tersimpan sementara. Jika Switch di restart, semua konfigurasi tersebut akan hilang dan akan kembali ke konfigurasi sebelumnya. Untuk menyimpan konfigurasi yang telah anda buat ke Startup, klik ikon “Tools” (roda bergerigi) pada bagian kanan atas dan pilih “Save to Startup Configuration”.

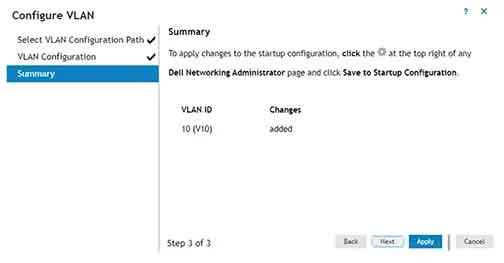

vlan dell 09

Terimakasih. Selamat mencoba…
